L'outil de Diagnostic OBD : A quoi sert-il ?

Le système OBD, c'est quoi ? Et comment fonctionne-t-il ?

Le système OBD On-Board Diagnostics (système de diagnostic embarqué) est une technologie qui permet de surveiller le fonctionnement du moteur et des composants liés aux émissions polluantes. Introduit dans les années 1980 par la CARB (Californian Air Resources Board) avec l’OBD-I, puis amélioré avec l’OBD-II (obligatoire depuis 2001 en Europe), ce système est aujourd’hui un élément clé de la gestion électronique de tous les véhicules modernes. En effet, dès les années 80, les constructeurs automobiles ont progressivement introduit une quantité importante d'électronique dans leurs modèles, notamment en intégrant un calculateur de gestion du moteur (ou calculateur d'injection) qui permet de contrôler son fonctionnement et d'identifier d'éventuelles pannes.

L’OBD fonctionne grâce à un réseau de capteurs qui mesurent différents paramètres du moteur et des gaz d’échappement. Ces capteurs envoient leurs données à l’unité de contrôle moteur (ECU), qui les analyse et déclenche une alerte en cas d’anomalie. Lorsqu’un problème est détecté, un code défaut (DTC – Diagnostic Trouble Code) est enregistré et peut être consulté à l’aide d’un outil de diagnostic OBD.

Quelle est la différence entre OBD I et OBD II ?

L’OBD et l’OBD2 désignent deux générations du système de diagnostic embarqué. L’OBD première génération (ou OBD-I) a été introduit dans les années 1980 et proposait un suivi limité, spécifique à chaque constructeur. Son accès aux données était restreint et nécessitait souvent des équipements dédiés, et une analyse par un mécanicien.

L’OBD2, instauré en Europe à partir de 2001 pour les véhicules essence et 2004 pour les diesel, a standardisé les protocoles de diagnostic. Il permet une lecture simplifiée des codes défauts, accessibles avec un lecteur universel compatible avec toutes les marques. L’OBD2 offre également un suivi plus précis des émissions polluantes et une meilleure gestion des performances moteur. La principale différence entre un port OBD-I et un port OBD-II est le nombre de broches dans le connecteur.

Il existe aussi l'EOBD (ou European On Board Diagnostic). Un outil de diagnostic spécifiquement conçu pour les véhicules de l'Union Européenne et qui a fait son apparition simultanément a la NORME EURO 3 et la directive européenne 98/69/EC.

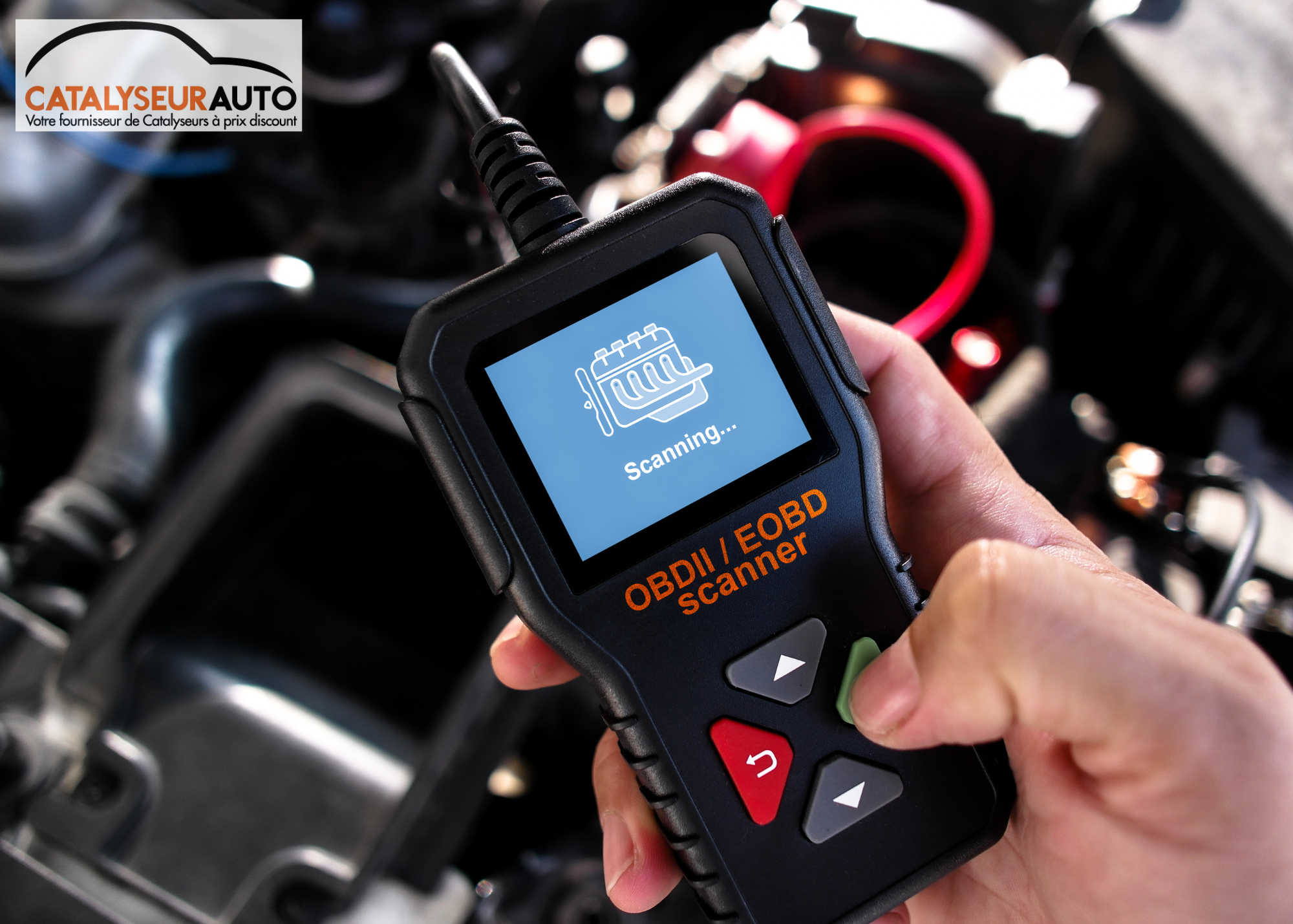

Quel lecteur OBD choisir ?

Le choix d’un lecteur OBD dépend de plusieurs critères essentiels. Il est important d’opter pour un appareil capable de lire non seulement les codes d’erreur, mais aussi d’accéder aux données en temps réel pour un diagnostic plus approfondi. Certains modèles permettent d’effacer les codes après réparation, ce qui peut vous éviter une intervention par un mécanicien agréé.

L’ergonomie est également un point clé. Certains lecteurs disposent d’un écran intégré pour une consultation immédiate, tandis que d’autres fonctionnent via une connexion Bluetooth ou Wi-Fi avec une application sur smartphone. Un bon lecteur OBD doit aussi être compatible avec votre véhicule, en particulier si vous possédez un modèle diesel nécessitant une lecture avancée des capteurs NOx et de l’AdBlue.

Quel style de prise diagnostic pour la valise OBD de ma voiture ?

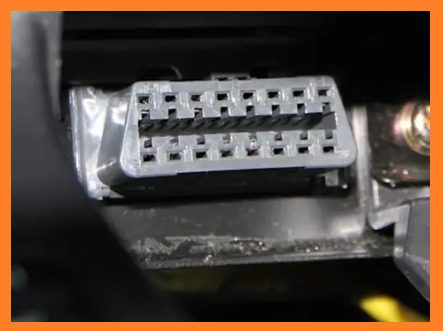

La prise OBD est un connecteur standardisé, situé généralement sous le tableau de bord dans le compartiment à fusibles, à proximité du volant. Depuis l’OBD2, tous les véhicules disposent d’un port 16 broches, garantissant une compatibilité universelle avec les lecteurs OBD du marché. Il est obligatoire que cette prise (ou ce connecteur) soit située dans l'habitacle.

Toutefois, certains véhicules plus anciens ou spécifiques, notamment certains modèles utilitaires, peuvent nécessiter un adaptateur pour assurer la connexion avec un appareil de diagnostic moderne. Avant d’investir dans une valise OBD, il est donc recommandé de vérifier auprès de votre concessionnaire par exemple, la configuration de votre prise afin d’éviter toute incompatibilité.

Quels sont les différents modes du système OBD ?

Il existe 10 modes de diagnostic différents sur votre outil Board Diagnostic :

Le mode 1 renvoie des valeurs courantes, comme la vitesse du véhicule, le régime moteur ou les infos issues des sondes lambda par exemple.
Le mode 2 renvoie les données instantanées d'un défaut. En clair, au moment ou un défaut apparait sur votre véhicule, l'ECM enregistre les données de tous les capteurs à cet instant donné.
Le mode 3 renvoie les codes défauts enregistrés par votre voiture. Là encore, pour connaitre les 4 catégories de codes erreur et leurs détails, dirigez vous sur notre article conseil spécifiquement dédié.
Le mode 4 sert à effacer les codes défauts présents et éteindre le voyant moteur. Nous précisons ici qu'effacer un code erreur sans réparer et corriger le problème est inutile. Il reviendra encore et encore jusqu'à modification du problème.
Le mode 5 est particulièrement conçu pour les motorisations essence, puisqu'il renvoie les valeurs et les données effectuées sur les sondes lambda.
Le mode 6 renvoie les résultats des autodiagnostics établis sur les systèmes non soumis à surveillance constante.
Le mode 7 renvoie les codes défauts non confirmés.
Le mode 8 renvoie les autodiagnostics effectués sur les systèmes autres, dans notre véhicule.
Le mode9 renvoie des informations telles que le VIN de votre carrosse.
Enfin, le mode 10 renvoie les codes défauts permanents, ceux qui ne peuvent pas être effacés par le mode 4. Une correction du problème, ainsi que plusieurs cycles de conduite sans apparition du problème supprimeront ces codes.

Quels sont les capteurs utilisés par l’OBD pour surveiller le catalyseur ou le FAP de ma voiture ?

Pour assurer un suivi optimal des performances de votre catalyseur et de votre filtre à particules, le système OBD s’appuie sur plusieurs capteurs :

Les sondes lambda analysent le taux d’oxygène dans les gaz d’échappement avant et après le catalyseur, permettant ainsi de mesurer son efficacité. Si ces valeurs ne sont pas conformes, une alerte est générée.

Le capteur de pression différentielle joue un rôle crucial dans le contrôle du FAP. Il compare la pression des gaz en entrée et en sortie du filtre pour détecter un éventuel colmatage. Une pression anormalement élevée indique généralement un encrassement du FAP nécessitant une intervention.

Les sondes de température permettent de suivre la montée en chaleur du catalyseur et du FAP, un élément clé pour garantir leur bon fonctionnement. Une température trop basse peut indiquer une mauvaise régénération du FAP, tandis qu’une température excessive peut signaler une surchauffe nuisible pour les composants.

Enfin, les capteurs NOx mesurent les émissions d’oxydes d’azote afin de s’assurer que le système de réduction catalytique (SCR) fonctionne correctement. Ces capteurs sont essentiels pour vérifier le bon fonctionnement des catalyseurs sur les véhicules diesel équipés d’AdBlue.

Comment interpréter les codes On Board Diagnostic liés aux catalyseurs et FAP ?

Lorsque votre voyant moteur s’allume, le système OBD enregistre un code d’erreur que vous pouvez consulter à l’aide d’un lecteur de diagnostic. Ces codes permettent d’identifier l’origine du problème et de prendre les mesures nécessaires avant qu’une panne plus grave ne survienne. Voici quelques exemples de codes défaut que vous pourrez trouver sur votre outil de diagnostic :

P0420 : efficacité du catalyseur insuffisante (problème souvent lié à un encrassement ou une usure excessive).
P2002 : colmatage du FAP détecté, nécessitant une régénération forcée ou un nettoyage.
P0470 : problème de capteur de pression différentielle, pouvant fausser le diagnostic du FAP.

La liste des codes défauts liés au système d'échappement est bien plus large. Nous en avons créé un article complet et détaillé pour vous permettre de trouver la source de votre panne plus rapidement (cliquez ici sur notre liste des codes défauts). Attention, un code d’erreur ne signifie pas toujours qu’un remplacement est nécessaire. Il peut s’agir d’un simple encrassement qui peut être résolu avec un nettoyage du FAP ou du catalyseur.

Comment utiliser un outil de diagnostic OBD pour surveiller son catalyseur / FAP ?

Utiliser un lecteur OBD est simple et accessible à tous les automobilistes. Voici les étapes de manipulation pour effectuer un diagnostic efficace :

Brancher le lecteur OBD sur la prise diagnostic du véhicule (généralement sous le tableau de bord).
Lancer la lecture des codes défauts à l’aide de l’appareil ou d’une application mobile connectée.
Interpréter les résultats : vérifier si un code d’erreur apparaît et consulter sa signification.
Prendre les mesures nécessaires : si un encrassement est détecté, opter pour un nettoyage du FAP ou du catalyseur avant d’envisager un remplacement.

Le système OBD est un allié incontournable pour le suivi et le diagnostic des catalyseurs et FAP. En détectant rapidement les anomalies et en fournissant des indications précises sur leur état, il permet aux automobilistes d’agir avant qu’un problème ne devienne critique.

Si votre véhicule affiche un code OBD indiquant un problème de catalyseur ou de FAP, n’attendez pas ! Découvrez notre gamme de catalyseurs et filtres à particules sur Catalyseur-Auto.com et assurez-vous que votre véhicule fonctionne toujours de manière optimale, tout en respectant les normes environnementales.
